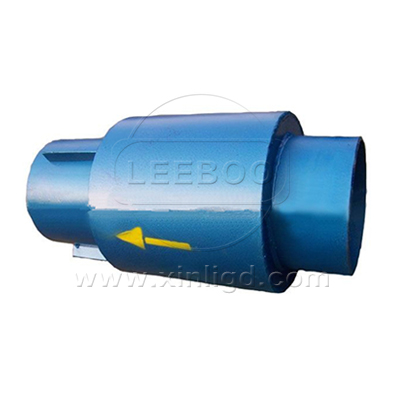

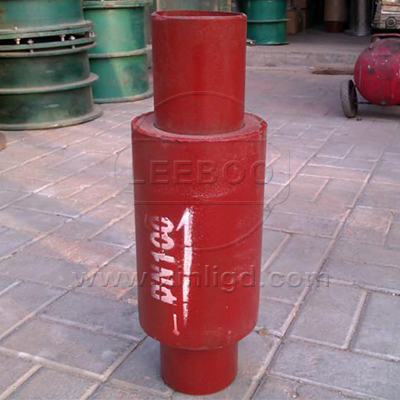

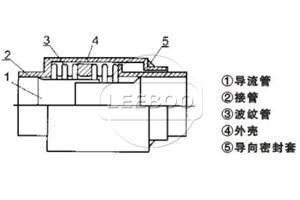

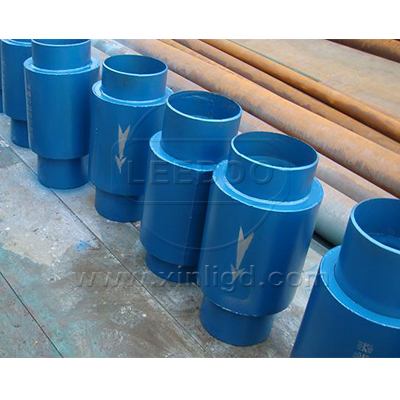

直埋式波紋補償器主要用于直埋管道的軸向補償，同時具有超強抗彎能力，所以不考慮管道下沉的影響，直埋式波紋補償器在外殼及導向套筒保護下波紋管實現自由伸縮補償，其它性能跟普通波紋補償器相同。 直埋補償器結構設計比較嚴密，運行穩定，使用壽命長適合安裝管道的埋地鋪設，密封工作做得好的話可以使用三十多年，不需要人員的維護。能夠?qū)艿赖妮S向位移進行有效的補償，在內外套筒的雙層保護下，直埋式波紋補償器的彈性元件避免受到外界因素的影響，保障了管道運行的穩定性。
直埋補償器結構設計比較嚴密，運行穩定，使用壽命長適合安裝管道的埋地鋪設，密封工作做得好的話可以使用三十多年，不需要人員的維護。能夠?qū)艿赖妮S向位移進行有效的補償，在內外套筒的雙層保護下，直埋式波紋補償器的彈性元件避免受到外界因素的影響，保障了管道運行的穩定性。
1、為使直埋是波紋補償器起到補償作用直埋式波紋補償器兩端必須設固定支架防止管道受內壓推力影響外移拉伸。
2、直埋式波紋補償器的一端指單向補償?shù)闹甭袷窖a償器死端要靠近一端的固定支架用補償器的活頭補償管道。
3、根據補償量設定兩個固定支架的距離補償量一般不大于管徑。
4、試壓過程中以補償器不得出現拉伸現象。
5、JZM型直埋式波紋補償器主要用于直埋管道的軸向補償具有抗彎能力。JZM型直埋式波紋補償器主要適用于軸向補償同時具有超強抗彎能力所以不考慮管道下沉的影響。
6、JZM型直埋式波紋補償器適用于只有軸向位移的管路中本產品具有補償橫向位移和軸向與橫向合成位移的能力但因為補償量較小一般只做為軸向補償更能發揮其特性使用壽命更長更安全可靠。
7、直埋內壓波紋補償器要求在兩固定支座之間，只裝一個波紋補償器其補償器對支座作用力的計算與單式波紋補償器對支座作用力的計算相同。由于直埋內壓波紋補償器在管道上實現自由補償和安裝簡單等特點，因而深受工程設計及安裝使用者的歡迎。直埋外壓式波紋管補償器具備外壓式補償器及自由補償直埋式補償器的雙重有點在熱網管道施工中得以廣泛的應用。
|
通徑 Diameter DN |
潑數 Number of wave |
壓力等級Pressure grade Mpa |
波紋管有效面積 Available area of bellows cm2 |
很大外徑尺寸 Max size of external diameter mm |
接管端口尺寸 Size of end of connection tube mm |
總長Total length L(mm) | ||||
| 0.25 | 0.6 | 1.0 | 1.6 | 2.5 | ||||||
| 軸向補償量mm剛度/mm | ||||||||||
| 50 | 8 | 14/153 | 12/318 | 12/318 | 12/635 | 11/1310 | 37 | 120 | Ф57×3.5 | 361 |
| 16 | 27/76 | 24/158 | 24/158 | 24/318 | 13/655 | 445 | ||||
| 32 | 52/38 | 48/79 | 48/79 | 48/159 | 46/328 | 621 | ||||
| 65 | 8 | 19/213 | 18/213 | 18/213 | 18/424 | 15/841 | 55 | 159 | Ф73×4 | 377 |
| 12 | 30/142 | 29/142 | 27/142 | 27/283 | 25/421 | 425 | ||||
| 24 | 60/71 | 58/107 | 54/107 | 54/142 | 50/211 | 581 | ||||
| 80 | 8 | 30/179 | 30/179 | 30/358 | 29/358 | 27/650 | 81 | 162 | Ф89×4 | 430 |
| 10 | 54/143 | 37/143 | 37/286 | 37/286 | 32/325 | 466 | ||||
| 20 | 108/72 | 74/72 | 74/143 | 74/143 | 64/163 | 660 | ||||
| 100 | 6 | 34/138 | 34/277 | 33/417 | 33/417 | 32/817 | 121 | 180 | Ф108×4 | 410 |
| 10 | 56/83 | 56/166 | 56/250 | 54/417 | 50/409 | 492 | ||||
| 20 | 112/42 | 112/83 | 112/125 | 108/125 | 100/205 | 712 | ||||
| 125 | 5 | 37/136 | 36/272 | 36/408 | 35/408 | 33/801 | 180 | 221 | Ф133×4 | 410 |
| 9 | 66/76 | 65/151 | 65/227 | 63/227 | 60/401 | 412 | ||||
| 18 | 132/38 | 130/76 | 130/114 | 126/114 | 120/201 | 711 | ||||
| 150 | 5 | 49/100 | 49/200 | 48/300 | 45/456 | 44/845 | 257 | 245 | Ф159×4.5 | 433 |
| 8 | 88/63 | 78/125 | 77/188 | 71/286 | 65/423 | 518 | ||||
| 16 | 159/32 | 156/63 | 154/94 | 142/143 | 130/211 | 756 | ||||
| 200 | 4 | 58/95 | 56/193 | 56/288 | 56/480 | 55/800 | 479 | 327 | Ф219×6 | 475 |
| 6 | 86/63 | 85/128 | 85/192 | 84/320 | 80/927 | 553 | ||||
| 12 | 172/32 | 170/64 | 170/96 | 168/160 | 160/200 | 800 | ||||
| 250 | 4 | 75/170 | 74/343 | 63/588 | 53/930 | 50/1856 | 769 | 404 | Ф273×8 | 500 |
| 6 | 112/113 | 110/228 | 95/392 | 80/620 | 78/927 | 620 | ||||
| 12 | 120/57 | 220/114 | 190/196 | 160/310 | 156/464 | 984 | ||||
| 300 | 4 | 73/250 | 72/503 | 65/830 | 57/1253 | 54/2142 | 1105 | 451 | Ф325×8 | 584 |
| 6 | 110/167 | 109/335 | 97/553 | 851835 | 80/1071 | 713 | ||||
| 12 | 220/84 | 218/168 | 194/277 | 170/418 | 160/536 | 1116 | ||||
| 350 | 4 | 79/263 | 78/523 | 72/840 | 64/1265 | 62/2684 | 1307 | 500 | Ф377×10 | 614 |
| 6 | 119/175 | 117/348 | 107/560 | 97/843 | 90/1342 | 759 | ||||
| 12 | 238/88 | 234/174 | 214/280 | 194/442 | 180/671 | 1216 | ||||
| 400 | 4 | 83/280 | 73/458 | 70/918 | 65/1373 | 63/3675 | 1611 | 537 | Ф426×10 | 625 |
| 6 | 125/187 | 109/305 | 102/612 | 97/915 | 90/1838 | 771 | ||||
| 12 | 250/194 | 218/153 | 204/306 | 194/458 | 180/920 | 1225 | ||||
| 450 | 4 | 98/203 | 96/405 | 82/690 | 69/2305 | 65/4350 | 1972 | 632 | Ф478×10 | 620 |
| 6 | 147/135 | 144/270 | 124/460 | 103/1537 | 90/2175 | 762 | ||||
| 12 | 294/68 | 288/135 | 248/230 | 206/769 | 180/1807 | 1200 | ||||
| 500 | 4 | 102/212 | 100/423 | 84/728 | 70/2452 | 65/4258 | 2445 | 699 | Ф529×10 | 624 |
| 6 | 153/142 | 14/1282 | 126/485 | 105/1635 | 90/2128 | 766 | ||||
| 12 | 306/171 | 298/141 | 252/243 | 210/818 | 180/1064 | 1216 | ||||
| 600 | 4 | 123/265 | 121/530 | 86/1468 | 99/1740 | 95/2842 | 3534 | 806 | Ф630×10 | 676 |
| 6 | 185/177 | 181/353 | 148/978 | 140/1160 | 120/1420 | 818 | ||||
| 12 | 370/89 | 362/177 | 358/489 | 280/580 | 240/710 | 1382 | ||||
| 700 | 4 | 128/287 | 126/573 | 87/1625 | 85/2972 | 84/4100 | 4171 | 915 | Ф720×10 | 708 |
| 6 | 192/192 | 188/382 | 168/1083 | 131/1982 | 120/2025 | 882 | ||||
| 12 | 384/96 | 376/191 | 336/540 | 262/991 | 240/1025 | 1422 | ||||
| 800 | 4 | 128/310 | 126/620 | 84/1778 | 85/3183 | 84/6234 | 5822 | 1005 | Ф820×10 | 724 |
| 8 | 265/155 | 252/310 | 168/889 | 170/1591 | 168/3117 | 1071 | ||||
| 12 | 384/103 | 378/207 | 252/596 | 241/1061 | 236/1558 | 1538 | ||||
| 900 | 4 | 151/378 | 149/758 | 118/1329 | 117/2575 | 7620 | 1137 | Ф920×10 | 792 | |
| 8 | 302/189 | 298/379 | 236/664 | 234/1288 | 1211 | |||||
| 12 | 453/126 | 447/253 | 351/443 | 354/825 | 1650 | |||||
| 1000 | 4 | 140/423 | 140/845 | 115/2270 | 90/5038 | 9043 | 1227 | Ф1020×10 | 800 | |
| 8 | 280/212 | 280/423 | 230/1385 | 180/2519 | 1200 | |||||
| 12 | 420/141 | 420/282 | 345/923 | 270/1679 | 1616 | |||||
直埋內壓式波紋補償器，適用于只有軸向位移的管路中，本產品具有補償橫向位移和軸向與橫向合成位移的能力，但因為補償量較小一般只做為軸向補償更能發揮其特性，使用壽命長，更安全可靠。Burried Corrugated Compensator is only used in the pipes having the displacement of axis.This product is capable of compensation for the horizontal displacement and component displacement of lateral and horizontal,but as the result of small compensation dosage,it can better use in the lateral compensation for a long and safe time.
28日，保定順平縣與保定維爾鑄造機械股份有限公司舉行維爾鑄機搬遷改造項目簽約儀式。
據了解，該公司是國內專業從事鑄造機械研發、制造、營銷、服務的大型民營企業，此次與順平縣簽約的項目總投資15億元，落戶該縣經濟開發區腰山工業園。
保定市副市長王林表示，順平縣不斷優化發展環境，吸引了一批有實力的大型企業入駐，項目建設取得豐碩成果。該縣要進一步創新園區體制，完善基礎設施建設，加快項目建設速度，為企業提供優質服務，確保項目早日開工建設、發展壯大。
保定維爾鑄造機械公司向我公司采購17臺大型直埋式波紋補償器，直埋內壓波紋補償器要求在兩固定支座之間，只裝一個波紋補償器其補償器對支座作用力的計算與單式波紋補償器對支座作用力的計算相同。由于直埋內壓波紋補償器在管道上實現自由補償和安裝簡單等特點，因而深受工程設計及安裝使用者的歡迎。直埋外壓式波紋管補償器具備外壓式補償器及自由補償直埋式補償器的雙重有點在熱網管道施工中得以廣泛的應用。
近年來，順平縣緊緊圍繞打造保西新的經濟增長極目標，大力實施工業立縣、農業增效戰略。為創優發展環境，該縣針對入駐企業提供零距離貼身服務、零干擾優質服務。同時，搶抓京津冀協同發展機遇，積極承接京津保產業轉移和外遷項目企業，并取得顯著成效。
